ODM Smasher

Drážkovačka

stroj na vytváření drážky na deskách knihy za tepla, tedy pro vypalování drážek

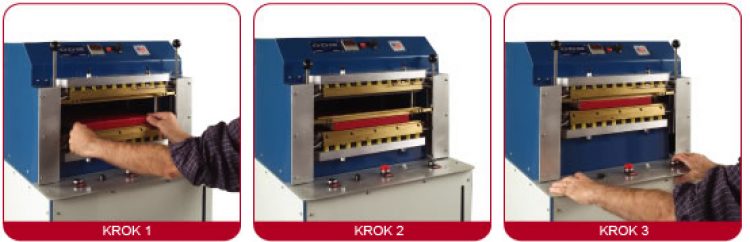

Krok 1:

Obsluha vloží knihu do ODM Smasheru, a sešlápne nožní pedál pro určení umístění drážky.

Krok 2:

Uvolněním pedálu se aktivuje hydraulický mechanismus drážkovačky, který knihu sevře.

Krok 3:

Kniha je upnuta mezi dvěmi ocelovými pláty, a oblast pro drážku sevřou dva horké ocelové pláty, které usnadní zformování drážky.

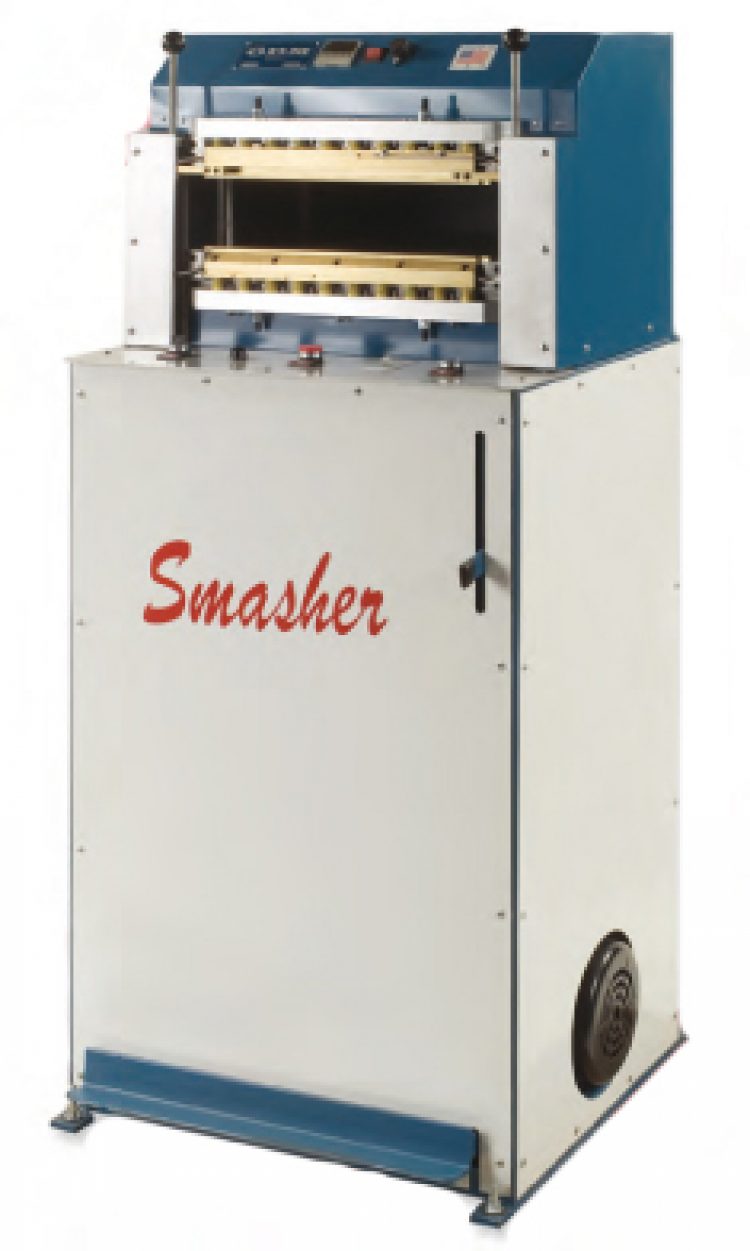

ODM Smasher je samočinná hydraulická drážkovačka. Obsluha vloží knihu do Smasheru a sešlápne nožní pedál a uvolní tak horní kovový díl drážkovačky. To obsluze umožňuje najít pozici pro drážku u knižního hřbetu. Jakmile operátor najde správné umístění pro drážku, uvolní pedál a stlačí dvě tlačítka. Ta aktivují hydraulický systém, který sevře knihu v místě drážky tlakem, odpovídajícím váze 10 tun. Vyhřívané pláty železa pomáhají při formování drážek, reaktivují lepidlo, a změkčují potahový materiál, jako například ztužené knihařské plátno, kůži nebo plast. Časovač umožňuje nastavení požadované doby pro sevření knihy. Vyhřívané pláty mají společný termostat pro nastavování požadovaných teplot.

Produktivita 150 až 240 knih za hodinu
